Sistema de cambio rápido para robots industriales

Acoplamiento y desacoplamiento de herramientas de mecanizado

Bilz, sistema de cambio rápido para robots industriales

Campo de aplicación

Aplicación: Operaciones de desbarbado, cepillado, limpieza, pulido, rectificado, taladrado, escariado<br/> Tipo de máquina: Robots industriales

Características

Asiento en el lado del husillo: DIN 1835 Forma B y E, todos los demás asientos (p. ej., HSK) son posibles
Portaherramientas: preparado para la pinza de sujeción tamaño ER16 (tamaño constructivo 1). Posibilidad de soluciones personalizadas
Posibilidad de función oscilante
Posibilidad de alimentación de lubricante refrigerante

Ventajas

Permite el acoplamiento y desacoplamiento de herramientas de mecanizado
Independiente de la posición rotacional del husillo de accionamiento
El procedimiento de acoplamiento se puede realizar únicamente con tracción o bien con un casquillo de conmutación
Mejor obturación que en los sistemas de cambio rápido convencionales

Descripción / características

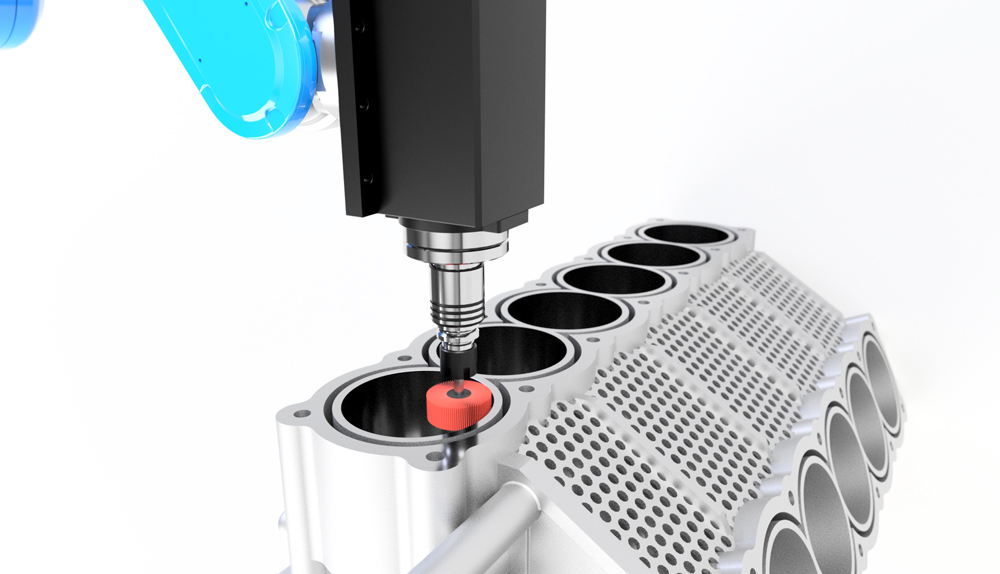

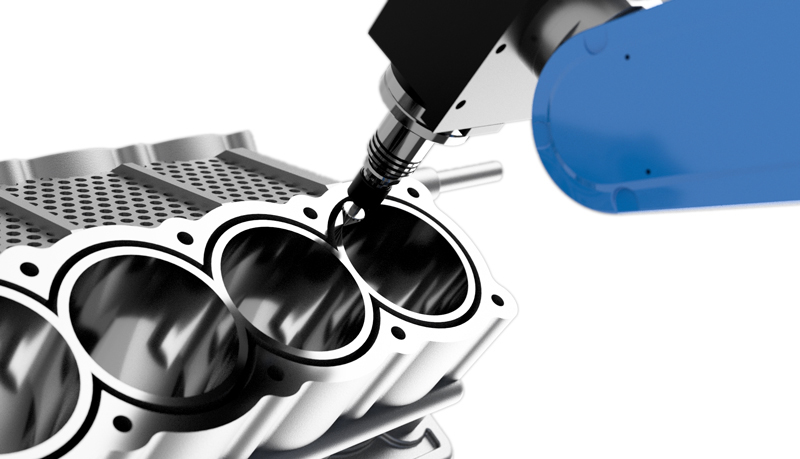

En el marco de la industrialización continua, los procesos automatizados y parcialmente automatizados adquieren una importancia cada vez mayor. El resultado es un creciente número de sistemas robóticos en los entornos de fabricación actuales. Además de las operaciones convencionales de carga y descarga de centros de mecanizado, estos sistemas de robot ejecutan, en los tiempos auxiliares, tareas como el desbarbado y el rectificado. Estos sistemas también se utilizan cada vez más en la producción de componentes ligeros (aluminio, plástico, compuestos de fibra…) y en la fabricación aditiva. En los últimos ámbitos citados, se emplean además para el taladrado, escariado o roscado.

Todos estos procesos tienen en común que el husillo accionado no suele permitir la orientación de la posición. El cambio de herramientas representa un problema.

Calidad original Bilz

Todos los productos están identificados con un número de producto específico del cliente. Porque siempre apostamos por lo seguro: desde la compra hasta la entrega.<br/> Todo esto está garantizado con los soportes oscilantes Bilz.

Chuck versión estándar

Designación	carga máx.	n_max[min^-1]	Peso	Ident No.	Ø (mm)	Lmin (mm)
AOC0-35-N-W16	10Nm	20000	0,149	5163138	23	35
AOC1-40-N-W20	30Nm	16000	0,290	5162467	32	40
AOC2-60-N-W25	90Nm	12000	0,827	5162477	50	60

Grabación estándar

Insertos de cambio rápido

Designación	carga máx.	Ø	Lmin	Peso	Ident No.
AOA0-ER11M-25N	7..14Nm (Ø3…Ø6 @ ER11M)	17,5	25	0,038	5161418
AOA0-ER16M-40N	10..25Nm (Ø4…Ø10 @ ER16M)	22	40	0,067	5161419
AOA1-ER16M-34-N	10..25Nm (Ø4…Ø10 @ ER16M)	22	34	0,090	5162475
AOA2-ER25M-42-N	30..60Nm (Ø8…Ø16 @ ER25M)	40	42	0,342	5162475

Inserto de cambio rápido

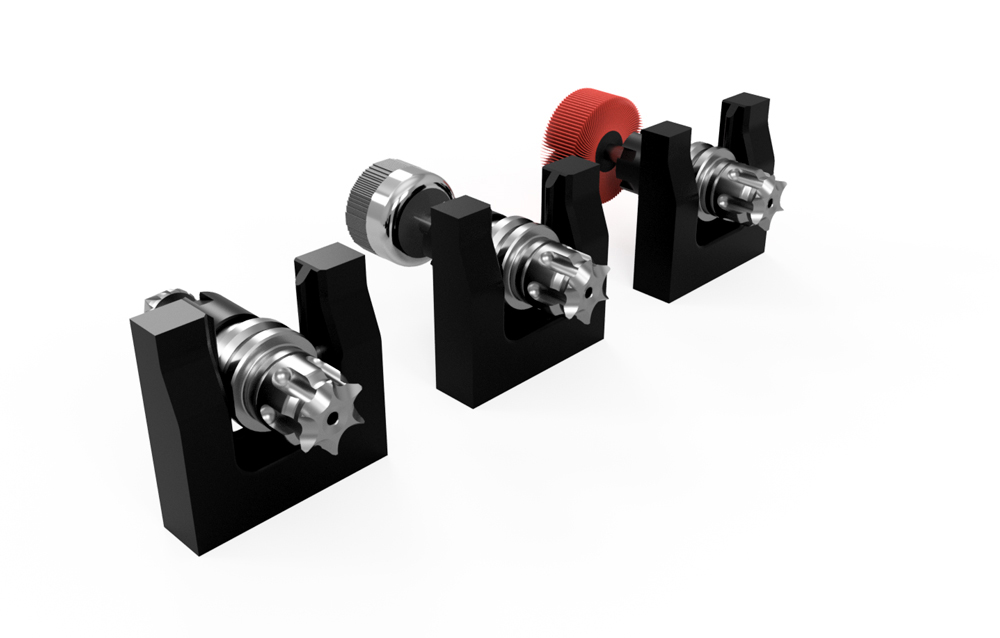

Sistema de archivo

Designación	Peso	Ident. No
AOSZ0	0,149	5162292
AOSZ1	0,290	5169202
AOSZ2	0,827	5169203
AOSZ0-S (con sensor inductivo)	0,149	5183130
AOSZ1-S (con sensor inductivo)	0,290	5183136
AOSZ2-S (con sensor inductivo)	0,827	5183137

Sistema de archivo

Designación	Peso	Descripción de la	Grabación
AOC0-55-N-S	0,141	Atornillado en el husillo
AOC0-55-N-S	0,096	Atornillado al husillo
AOC00-34-N-S	0,052	Atornillado en el husillo
AOC0-116-N-S	0,300	Mandril con compensación de presión de 10 mm
AOC2-61-K1-S	1,188	Sujeción en el husillo del robot
AOC0-40-N-S	0,104	Mandril con accionamiento hexagonal
AOC2-90-N-B16	0,808	Con soporte de cono B
AOC0-45-N-S	0,083	Atornillado al husillo
AOC1-80-K3-S	0,603	Con alimentación externa de medios
AOC1-80-K3-S	0,153	Sujeción en el eje del motor
AOC2-78-N-S	0,872	Atornillado axialmente en el eje para eje con chaveta
