Rivestimento termoretraibile ThermoGrip® TMG
Forze di tenuta estreme - Il nostro nuovo TMG è caratterizzato da un'eccezionale flessibilità, un'elevata rigidità e uno smorzamento delle vibrazioni ottimizzato.
AREA DI APPLICAZIONE APPLICAZIONE
Applicazioni: Ingegneria meccanica generale, tecnologia medica e dentale, costruzione di stampi e matrici, energie rinnovabili
Caratteristiche
- Forze di serraggio massime costanti
- Serraggio affidabile di tutte le tolleranze del gambo da h4 a h9

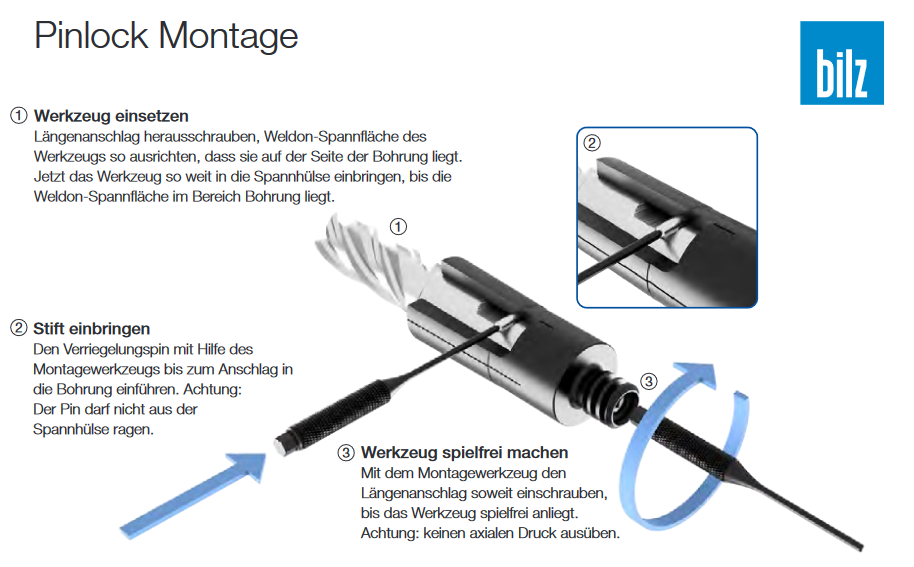

- Protezione contro l'estrazione per gli steli Weldon
- Precisione di concentricità ≤ 3 μm
Benefici
- Aumento del tasso di asportazione del metallo
- Eccellenti proprietà di smorzamento, quindi superfici migliori e maggiore aderenza alle tolleranze
- Un supporto di base per tutti i diametri
M sta per forze di serraggio massime costanti.
Grazie alla sovrapposizione massima costante tra utensile e mandrino, il design garantisce forze di serraggio sempre massime. Il manicotto è disponibile anche con protezione antiestrazione (Weldon).
M sta per valore aggiunto.
Per la prima volta, TMG serra utensili di quasi tutti i diametri con un unico mandrino autoserrante. Ciò significa che l'intero fabbisogno produttivo può essere coperto in modo economico e flessibile con un numero ridotto di portautensili di base.
Un mandrino autoserrante per tutti i diametri
Coppie trasmissibili con diametro del gambo di 16 mm

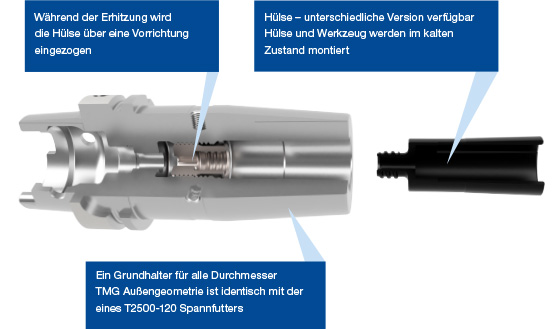

Il nuovo sistema di serraggio Bilz TMG combina i punti di forza della tecnologia di serraggio con calettamento con la flessibilità delle soluzioni con pinze di serraggio. Il sistema è composto da supporti di base e pinze di serraggio con rivestimento speciale.
Gli utensili con gambo da 2 a 32 mm possono essere serrati con forze di serraggio finora irraggiungibili, ad esempio più di 850 Nm con un gambo da 20 mm. Questo avviene in un processo completamente automatico o manualmente
processo innovativo su dispositivi di retrazione a induzione.
Confronto tra la termoretrazione manuale e quella automatica su ISG 3460
Restringimento manuale
- Posizionare il dispositivo nella posizione di restringimento dell'unità di induzione.
- Posizionare il portautensili nel portautensili dell'apparecchio.
- Portare il portautensili in posizione di bloccaggio ruotando leggermente l'albero di trasmissione in senso antiorario finché il meccanismo non si blocca.
- Inserire il mandrino a pinza nel portautensili e avvitarlo manualmente finché non si avverte una resistenza maggiore (circa 3 giri).
- Inserire l'utensile di lavorazione nel mandrino a pinza.
- Selezionare i parametri di retrazione appropriati in base al portautensili e inserire il disco intercambiabile corretto.
- Avviare il processo di termoretrazione, attivando il tempo di mantenimento.
- Dopo aver riscaldato il portautensili, l'utensile di lavorazione viene bloccato ruotando l'albero di trasmissione in senso orario. Il processo di raffreddamento dipende dalla rispettiva unità di retrazione a induzione.
Restringimento automatico
- Posizionare il portautensili e il mandrino nella posizione di termoretrazione dell'unità di induzione.
- Dopo aver selezionato i parametri di retrazione sul nostro display touch e aver inserito il disco di ferrite e la bobina corretti, il processo di retrazione può essere avviato premendo il pulsante (Start).
- Inserire il mandrino a pinza nel portautensili e avvitarlo manualmente fino a sentire l'arresto elastico (circa 3 giri). È sufficiente applicare la pinza di serraggio all'arresto assiale con una coppia ridotta. L'utensile può quindi essere inserito nella pinza.
- Il processo di termoretrazione continua premendo il pulsante (start).
- Con l'ISG3460-WK, il mandrino di retrazione viene abbassato nell'unità di raffreddamento e quindi la bobina viene sollevata nella posizione finale superiore. Dopo il tempo di raffreddamento, il mandrino viene spostato lentamente verso l'alto e asciugato con aria compressa. A questo punto può essere rimosso dall'operatore
Il nuovo sistema di serraggio Bilz TMG combina i punti di forza della tecnologia di serraggio con calettamento con la flessibilità delle soluzioni a pinza.
flessibilità delle soluzioni di serraggio a pinza. Il sistema è composto da supporti di base e pinze
rivestiti.
Il bloccaggio e lo sbloccaggio sicuro avvengono con un processo completamente automatico o manuale.
sulle nostre unità di termoretrazione a induzione a partire dalla serie ISG3XXX. Sia il processo di termoretrazione che le pinze
e i relativi mandrini sono in attesa di brevetto e sono disponibili solo da noi.
