Termokurczliwa podszewka ThermoGrip® TMG
Ekstremalne siły trzymania - Nasza nowa TMG charakteryzuje się wyjątkową elastycznością, wysoką sztywnością i zoptymalizowanym tłumieniem drgań.
OBSZAR APLIKACJI APLIKACJA
Zastosowanie: Ogólna inżynieria mechaniczna, technologia medyczna i dentystyczna, produkcja matryc i form, odnawialne źródła energii
Cechy
- Stałe maksymalne siły mocowania
- Niezawodne mocowanie we wszystkich tolerancjach trzpienia od h4 do h9
- Zabezpieczenie przed wyciągnięciem dla trzpieni Weldon
- Dokładność centryczności ≤ 3 μm
Korzyści
- Zwiększona szybkość usuwania metalu
- Doskonałe właściwości tłumiące, dzięki czemu lepsze powierzchnie i lepsze przyleganie do tolerancji
- Jeden podstawowy uchwyt dla wszystkich średnic
M oznacza stałą maksymalną siłę zacisku.
Dzięki stałemu maksymalnemu nakładaniu się narzędzia i uchwytu, konstrukcja gwarantuje niezmiennie maksymalne siły mocowania. Tuleja jest również dostępna z zabezpieczeniem przed wyciągnięciem (Weldon).
M oznacza wartość dodaną.
Po raz pierwszy TMG mocuje narzędzia o niemal dowolnej średnicy za pomocą jednego i tego samego uchwytu termokurczliwego. Oznacza to, że całe zapotrzebowanie produkcyjne można pokryć w sposób ekonomiczny i elastyczny za pomocą niewielkiej liczby podstawowych uchwytów.
Jeden uchwyt termokurczliwy dla wszystkich średnic

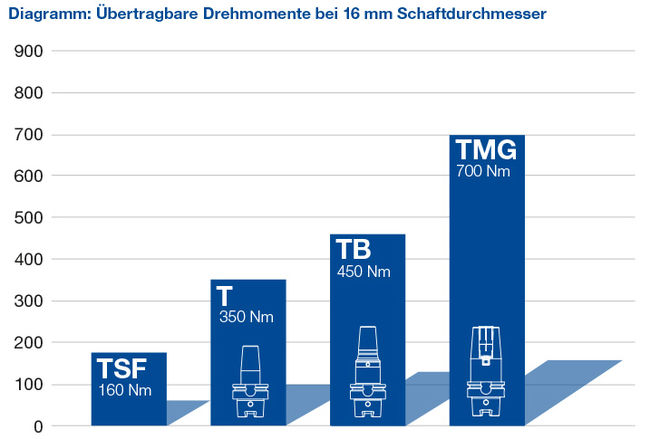

Przenoszone momenty obrotowe z trzpieniem o średnicy 16 mm
Nowy system mocowania Bilz TMG łączy w sobie zalety technologii mocowania termokurczliwego z elastycznością uchwytów zaciskowych. System składa się z podstawowych uchwytów i specjalnie powlekanych tulei zaciskowych.
Narzędzia z chwytem od 2 do 32 mm mogą być mocowane z wcześniej nieosiągalnymi siłami mocowania, np. ponad 850 Nm z chwytem 20 mm. Odbywa się to w pełni automatycznie lub ręcznie.
Innowacyjny proces na indukcyjnych urządzeniach obkurczających.
Porównanie ręcznego i automatycznego obkurczania na ISG 3460
Obkurczanie ręczne
- Umieścić urządzenie w pozycji obkurczania jednostki indukcyjnej.
- Umieść uchwyt narzędzia w uchwycie urządzenia.
- Ustaw uchwyt narzędziowy w pozycji zaciskowej, luźno obracając wałek napędowy w kierunku przeciwnym do ruchu wskazówek zegara, aż do zablokowania mechanizmu.

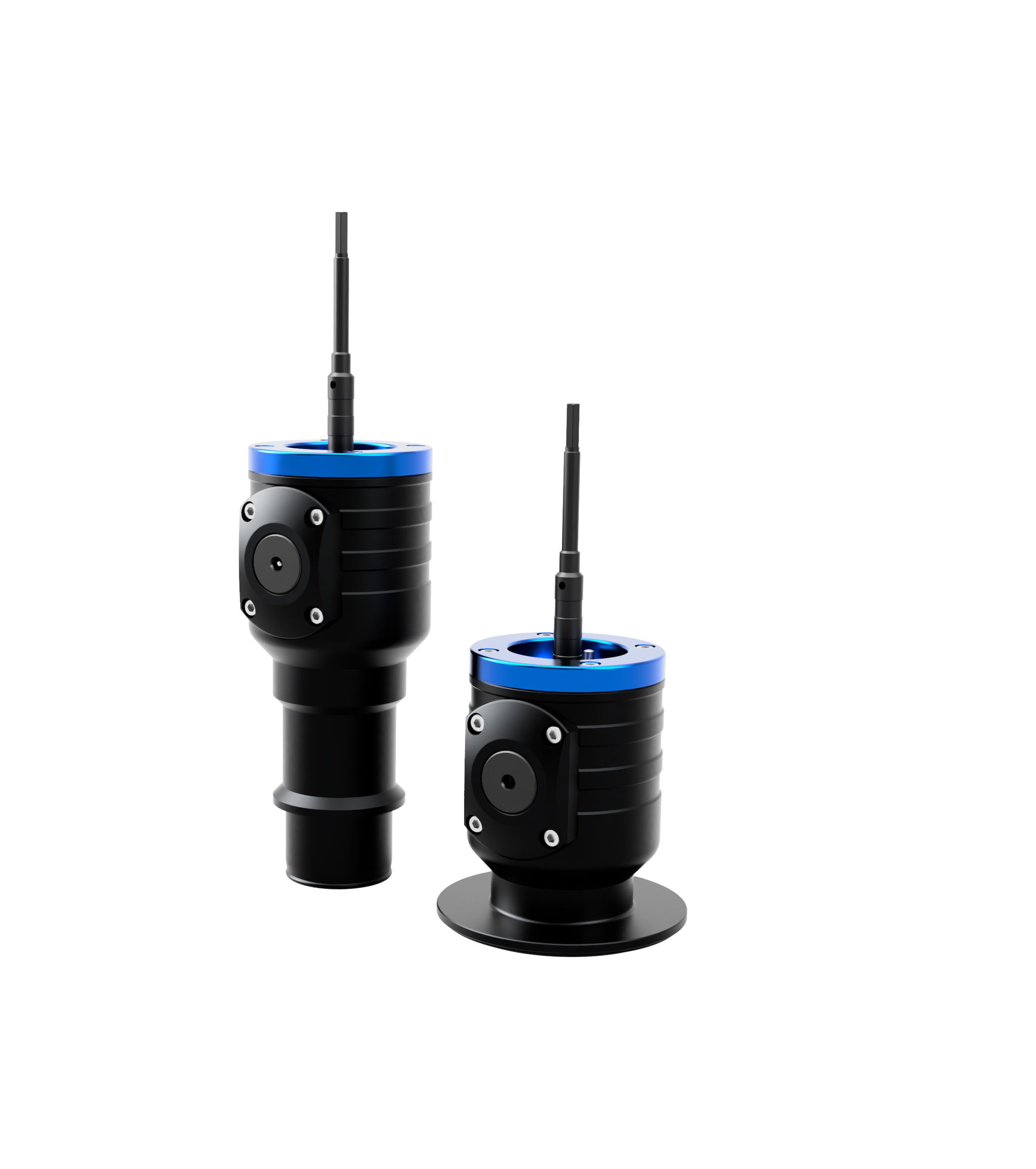

- Włóż uchwyt tulei zaciskowej do uchwytu narzędziowego i wkręć go ręcznie do momentu wyczucia silniejszego oporu (ok. 3 obroty).
- Włóż narzędzie do obróbki do uchwytu tulei zaciskowej.
- Wybrać odpowiednie parametry obkurczania w zależności od uchwytu narzędziowego i włożyć właściwą tarczę wymienną.
- Rozpocząć proces obkurczania, przy czym należy aktywować czas podtrzymania.
- Po podgrzaniu uchwytu narzędziowego, narzędzie obróbcze jest zaciskane poprzez obrót wału napędowego w kierunku zgodnym z ruchem wskazówek zegara. Proces chłodzenia zależy od odpowiedniej jednostki obkurczania indukcyjnego.
Automatyczne obkurczanie
- Umieść uchwyt narzędziowy i uchwyt w pozycji obkurczania jednostki indukcyjnej.
- Po wybraniu parametrów obkurczania na wyświetlaczu dotykowym i włożeniu odpowiedniej tarczy ferrytowej i cewki, proces obkurczania można rozpocząć, naciskając przycisk (Start).
- Włóż uchwyt tulei zaciskowej do uchwytu narzędziowego i wkręć go ręcznie do momentu wyczucia elastycznego ogranicznika (ok. 3 obroty). Uchwyt z tuleją zaciskową musi być przyłożony do ogranicznika osiowego z niewielkim momentem obrotowym. Narzędzie można następnie włożyć do tulei zaciskowej.
- Proces obkurczania jest kontynuowany przez naciśnięcie przycisku (start).
- W przypadku ISG3460-WK uchwyt termokurczliwy jest opuszczany do jednostki chłodzącej, a następnie cewka jest podnoszona do górnej pozycji końcowej. Po upływie czasu chłodzenia uchwyt jest powoli przesuwany do góry i osuszany sprężonym powietrzem. Teraz operator może go wyjąć
Nowy system mocowania Bilz TMG łączy w sobie mocne strony technologii mocowania termokurczliwego z
elastycznością uchwytów zaciskowych. System składa się z podstawowych uchwytów i specjalnie
specjalnie powlekanych tulei zaciskowych.
Bezpieczne mocowanie i democowanie odbywa się w pełni automatycznie lub ręcznie.
w naszych obkurczarkach indukcyjnych od serii ISG3XXX wzwyż. Zarówno proces obkurczania, jak
i powiązane uchwyty są opatentowane i dostępne tylko u nas.
