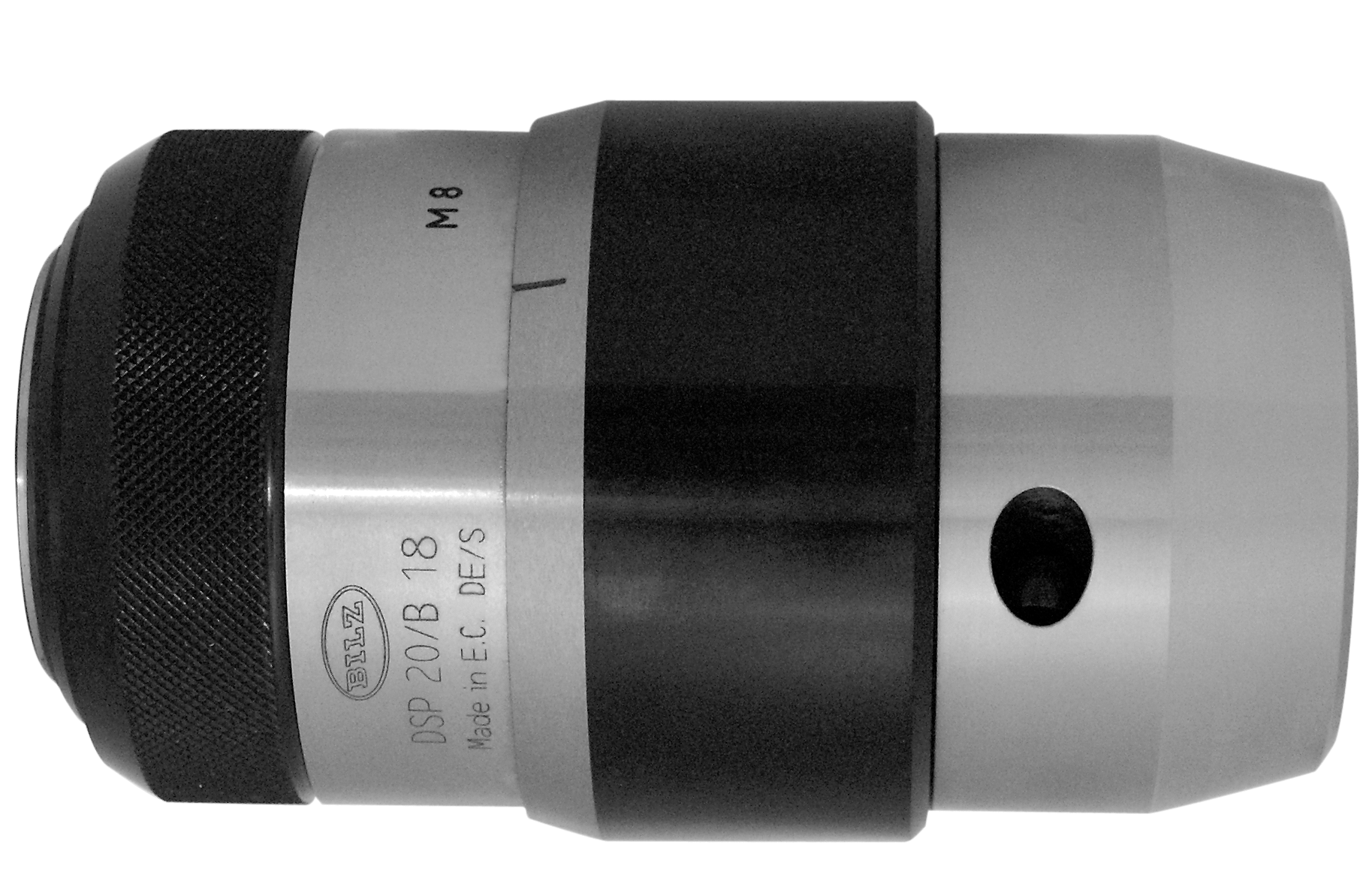

Cabeça de roscar D-DSPL
Cabeça de roscar para utilização em furadeiras e máquinas de roscar
Área de utilização

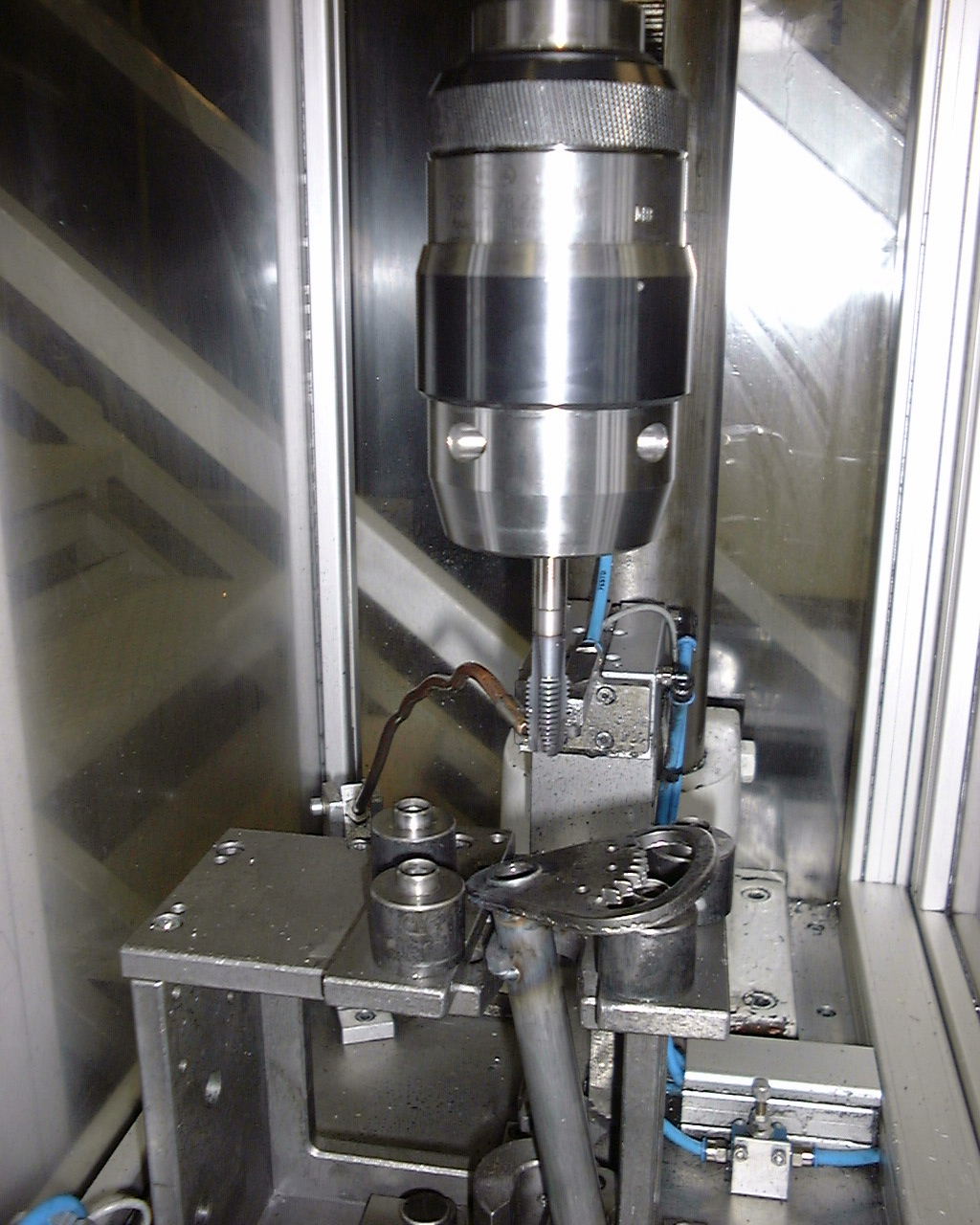

Utilização: Corte e formação de roscas, com frequente mudança do tamanho de rosca, p.ex. em oficinas pequenas, centros de reparação etc. Tipo de máquina: Máquinas de furar e roscar comutáveis | Furadeiras verticais, articuladas e radiais | Máquinas especiais, máquinas NC e tornos
Caraterísticas
- Fixação dupla com ampla gama de aperto
- Acoplamento de segurança ajustável
- Compensação de comprimento por tração e compressão
- Flutuação
Vantagens
- Suporte direto dos machos - dispensa de adaptadores de troca rápida
- Evita a rotura do macho: menos custos com ferramenta e retoques
- Compensa diferenças entre passo do macho e avanço: roscas impecáveis de boa qualidade, menor desgaste do macho
- Compensação da falta de alinhamento entre o orifício nuclear e o fuso para evitar a danificação da rosca: roscas de boa qualidade
Descrição / caraterísticas
Com o sistema de fixação dupla os machos ficam apertados de forma segura e protegida contra torsão, tanto na haste como no quadrado. A ampla gama de aperto é outra caraterística desta tecnologia de fixação que é atuada com uma chave quadrada. O acoplamento de segurança ajustável impede, em grande parte, a possível rotura da ferramenta. Devido ao binário residual mínimo após o acionamento, o acoplamento não sofre praticamente nenhum desgaste. O macho é automaticamente arrastado no recuo. O eventual desalinhamento entre o fuso da máquina e o eixo da peça de trabalho é compensado por um sistema de flutuação com rolamento de esferas.
A compensação de comprimento por tração e compressão impede a danificação da rosca em caso de avanço não exato, p.ex., avanço manual. O posicionamento situa-se na posição zero, permitindo a utilização em máquinas com avanço manual ou automático.
