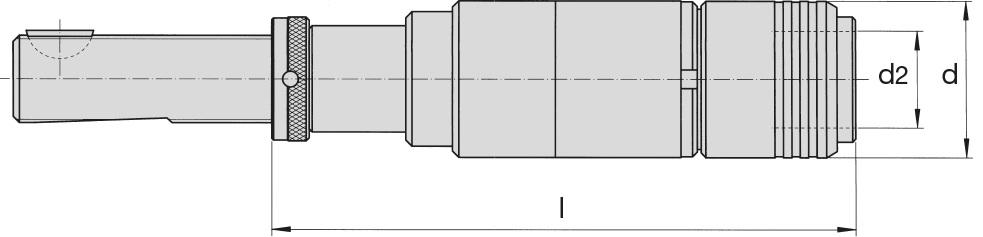

Cono roscador de cambio rápido WF – WFLP
Tallado y conformación de roscas en líneas de transferencia y máquinas especiales
Campo de aplicación
Aplicación: Tallado, conformación de roscas Tipo de máquina: Líneas de transferencia, cabezales de husillos múltiples y máquinas especiales
Características
- Mecanismo de cambio rápido
- Compensación de longitud sobre compresión y/o tracción, adaptada a las necesidades
- Área de presión con resorte de presión duro
- Forma constructiva estrecha
- Mecanismo pendular (WFP, WFLP)
- Compensación de longitud con guiado de bola
Ventajas
- Cambio de herramienta rápido, bloqueo automático del adaptador - tiempo de parada reducido de la máquina
- Compensación de imprecisiones de paso - producción de roscas con una calidad perfecta
- Sin movimiento elástico en el inicio de corte del macho para roscar/conformar - se alcanza la profundidad de roscado deseada y programada
- Especialmente adecuado para distancias estrechas entre husillos - realización de esquemas de taladrado estrechos, menos cabezales de husillos múltiples
- Compensación del desplazamiento axial entre el husillo y el agujero para roscar - no se estropean las roscas por el corte, calidad correcta de la rosca
- Compensación de longitud con movimiento suave - buena calidad de las roscas
Descripción / características

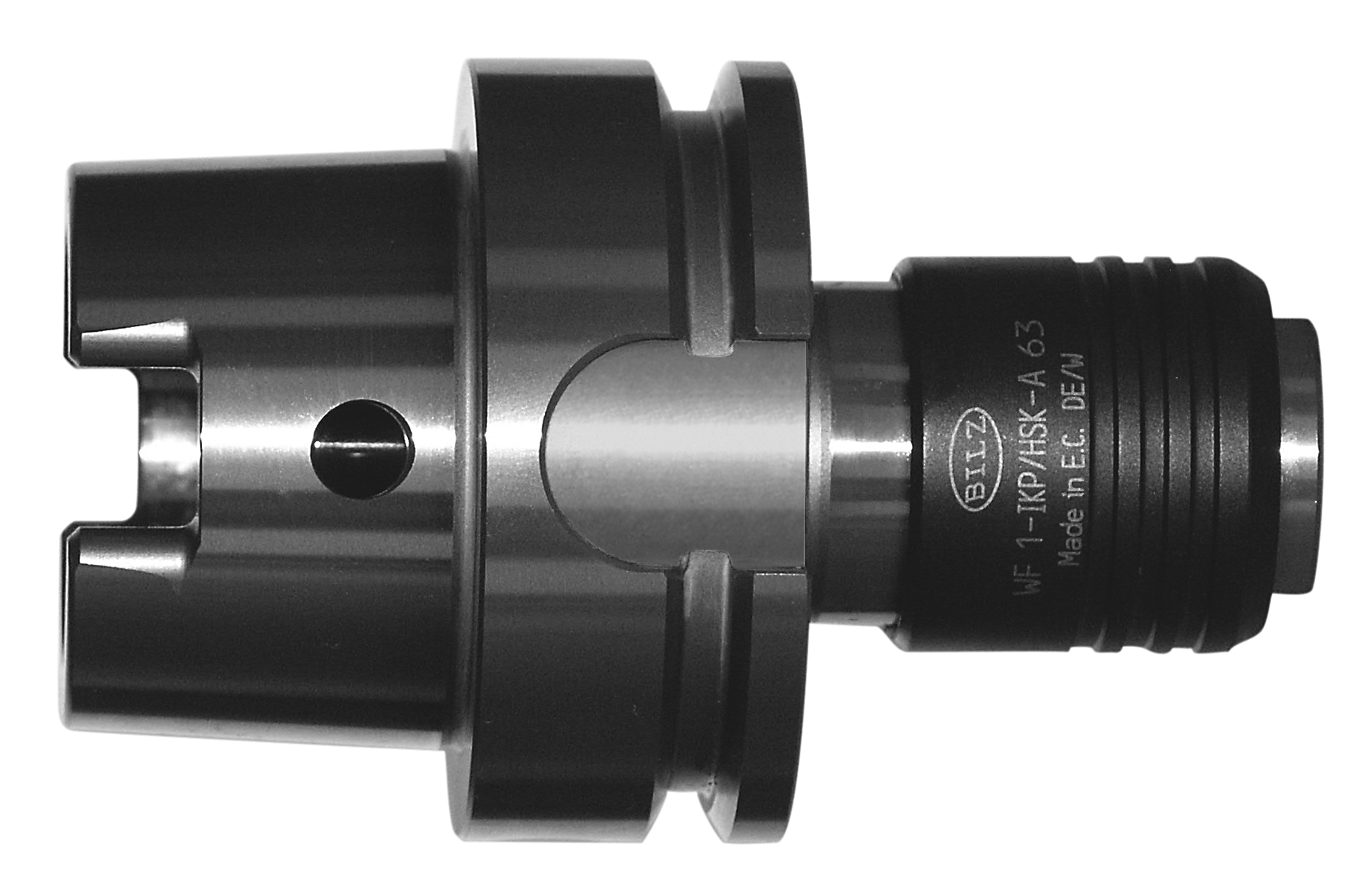

Tallado y conformación de roscas en líneas de transferencia y máquinas especiales - Los conos BILZ WFLP-WF se utilizan en combinación con diferentes adaptadores WES-WE especialmente para el tallado de roscas con husillos múltiples. Los adaptadores de cambio rápido se bloquean automáticamente al introducirlos en el dispositivo de cambio rápido del cono.
La compensación de longitud sobre compresión y tracción iguala las diferencias entre el avance y la altura de paso del macho para roscar. Por una parte, absorbe el recorrido de avance del husillo de máquina en caso de errores en el agujero para roscar, y por otra parte permite tallar roscas con varios husillos con pasos diferentes sin adaptación exacta de la velocidad y del avance. La distribución de compresión-tracción de la compensación de longitud se puede adaptar a las necesidades.
El movimiento pendular paralelo al eje con centrado automático solo se necesita en caso de un desplazamiento del centro de > 0,2 mm entre el eje del husillo y el agujero para roscar. Conos WFLP-WF con alimentación de refrigerante se pueden suministrar a requerimiento.
