나사 가공을 위한 공정 모니터링

적용 분야 적용 분야

적용 분야: 탭핑, 스레드 성형

기계 유형: 이송 라인, 멀티 스핀들 헤드 및 특수 기계

특징

• 공구 파손 감지
• 고주파 트랜스미터 내장
• 압력 및 장력에 대한 길이 보정
• 진동
•

HFP 시스템의 사용은 독일에서만 승인되었습니다!

기술: HFP

HFP - 멀티 스핀들 탭핑을 위한 가장 안전한 무선 모니터링 방식이 더욱 안전해졌습니다.

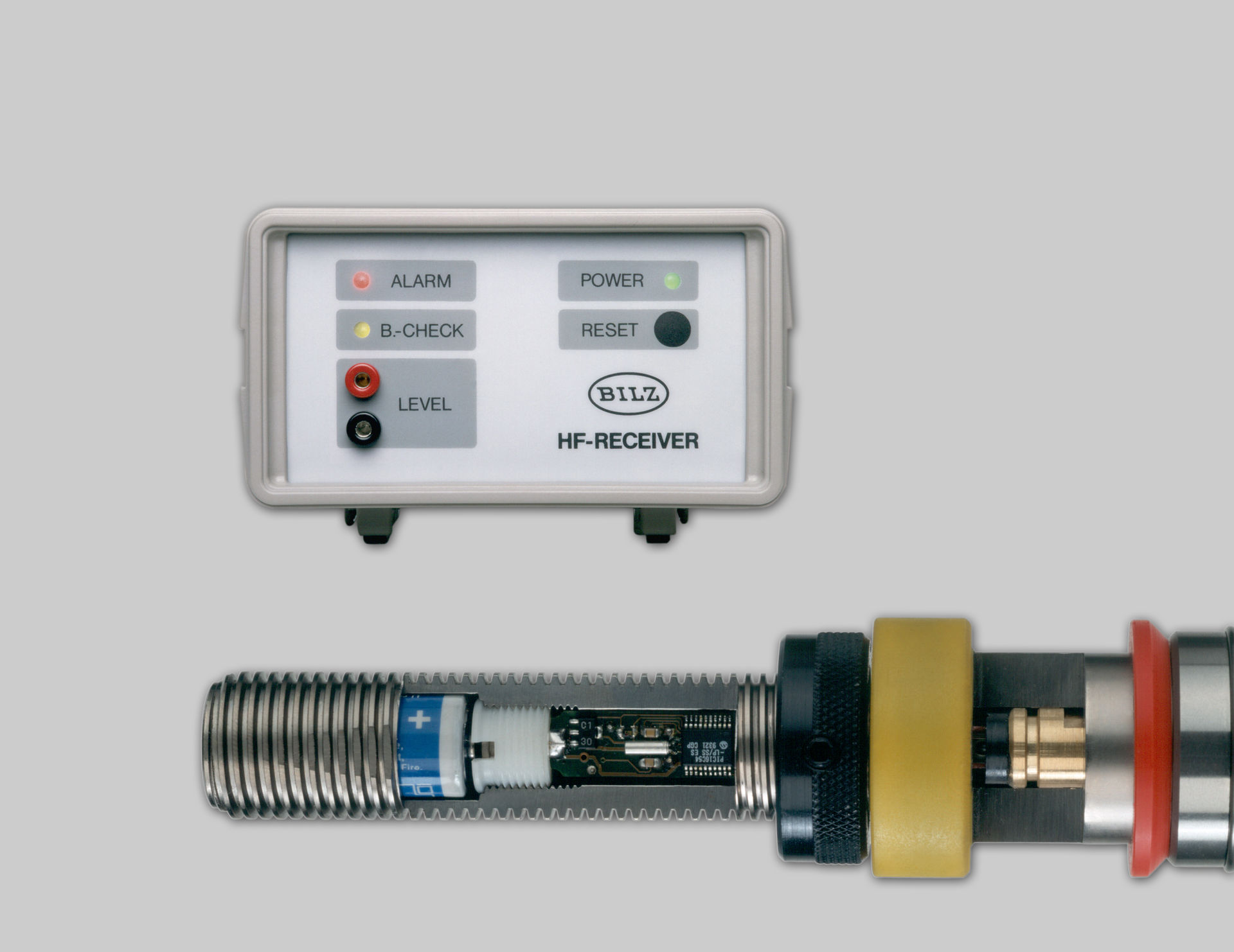

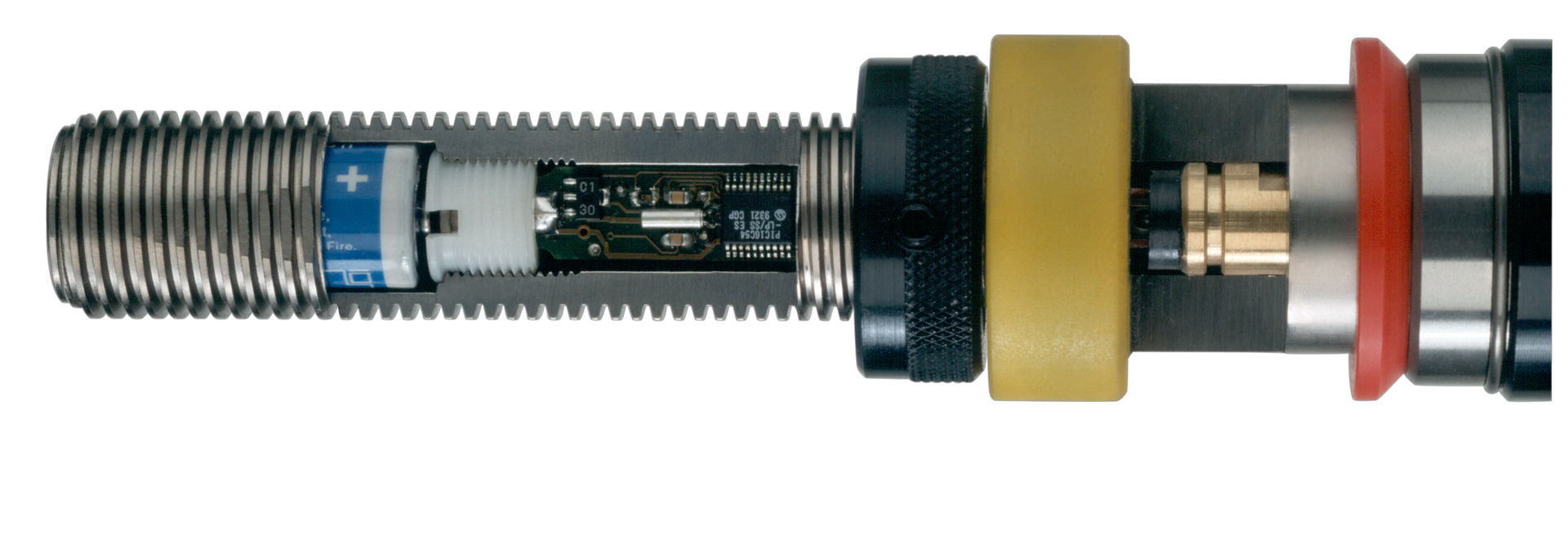

해당 Bilz 탭핑 척 및 인서트와 결합하여 HFP 시스템은 시계 방향 회전뿐만 아니라 시계 반대 방향 회전도 안정적으로 모니터링할 수 있습니다. 척에 내장된 고주파 트랜스미터는 안전 클러치가 시계 방향으로 회전할 때 필연적으로 압축되고 반시계 방향으로 회전할 때 확장되는 태핑 척의 길이 보정에 반응합니다.

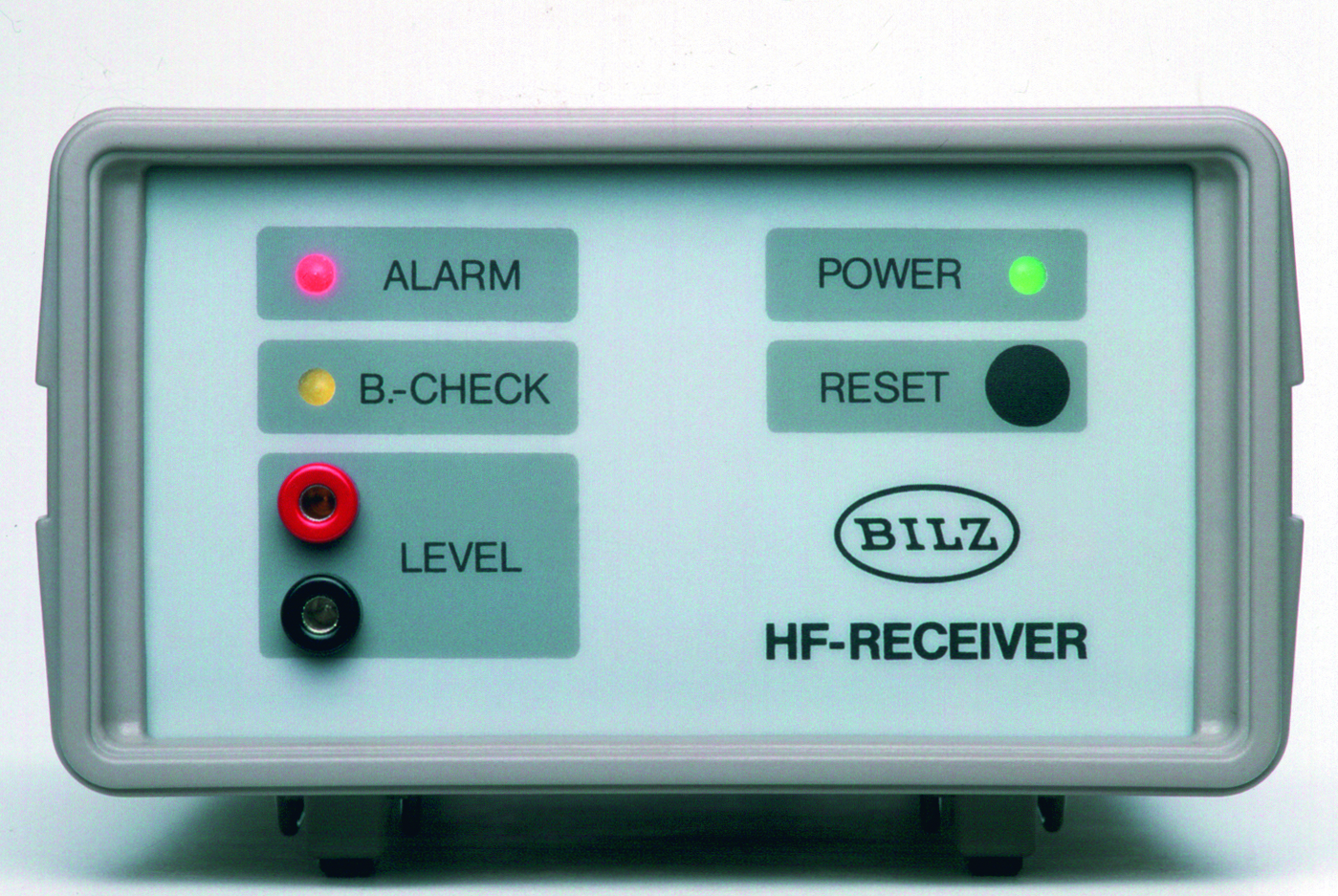

이에 의해 트리거된 신호는 척의 안테나 링을 통해 방출되어 기계실에 설치된 안테나를 통해 HF 수신기로 전송됩니다. 태핑 사이클이 끝나면 문제 해결을 위해 기계가 정지됩니다.

탭핑 척이 공작물이나 고정 장치에 잠겨 있는 경우와 같이 어려운 조건에서도 안정적인 신호를 얻기 위해 공정 오류가 종료된 후 약 5초 동안 HF 트랜스미터가 펄싱합니다. 이 시간 내에 탭핑 척의 위치가 시작 위치로 돌아가면서 변경되고 HF 신호가 수신기에 안전하게 도달합니다.
시계 방향/반시계 방향 회전으로 모니터링하고 응답 후 HFP 트랜스미터를 펄싱함으로써 탭핑 프로세스를 안정적으로 모니터링하고 발생하는 모든 오류를 즉시 인식할 수 있습니다. 이를 통해 불량품과 비용이 많이 드는 재작업을 방지할 수 있습니다.
