Sincro S3D
Mandrino autofilettante sincrono
Campo di applicazione Applicazione
Applicazioni: Automotive, ingegneria meccanica generale, energie rinnovabili
Tipo di macchina: Centri di lavoro, torni CNC, macchine speciali con avanzamento sincronizzato per la filettatura
Caratteristiche
- Compensazione della lunghezza minima in direzione di compressione e tensione
- Sospensione su cuscinetti a sfera (cioè indipendente dalla coppia)
- Adatto per l'alimentazione interna di refrigerante fino a 80 bar
- Adatto per rubinetti e formatori di filetti
- Adatto per filettature destre e sinistre
- Tecnologia ottimizzata di smorzamento delle molle (± 0,5 mm) 3D Synchro
- Spazio funzionale completamente incapsulato (lavabile fino a 80°C)
- Tenuta ottimizzata (paragonabile a IP68)
- 100% compatibile con SCK
Vantaggi
- Riduzione della pressione sui fianchi della filettatura
- Compensazione degli errori di sincronizzazione
- Maggiore stabilità del processo
- Maggiore durata del rubinetto
- Migliore qualità del filetto
Predisposizione dello stampo possibile da entrambi i lati tramite vite di regolazione assiale
(la vite non è compresa nella fornitura)
Le migliori possibilità di applicazione
È possibile utilizzare il nostro mandrino 3D-Synchro come pinza di serraggio
per i portautensili azionati, ma anche per il serraggio diretto
nei mandrini delle macchine.
- 220%*1 maggiore durata del rubinetto
- 200%*2 maggiore velocità di taglio
- 80 BAR di pressione del refrigerante (invece di 50 BAR)
*220% di vita dell'utensile del maschiatore M8 durante il test di resistenza con n= 560 min-1 in X37CrMoV5-1 (Rm= 770 N/mm2) con il mandrino sincrono S3D rispetto al
100% di durata dell'utensile con un portapinza standard.
*2 Velocità di taglio del 200% = 25 m/min con maschiatura M10 in ghisa grigia GG20 (Rm > 200 N/mm2) con il mandrino sincrono S3D rispetto al 100% = 12,5
25 m/min con un porta pinze standard con una qualità di filettatura e una precisione di tolleranza costanti. Con il porta pinze standard, non è stato possibile aumentare la velocità di taglio.
non è stato possibile aumentare la velocità di taglio, perché altrimenti le filettature non sarebbero più rientrate nella tolleranza.
![](/fileadmin/_processed_/d/9/csm_Bilz_S3D_Logo_86303d5cf8.jpg)
Gli elastomeri utilizzati sono dimensionalmente stabili e resistenti a tutti i refrigeranti/lubrificanti.
La compensazione della lunghezza definita impedisce la deformazione plastica degli elementi di smorzamento.
Il risultato è un comportamento di taglio costante per l'intera durata dell'utensile.

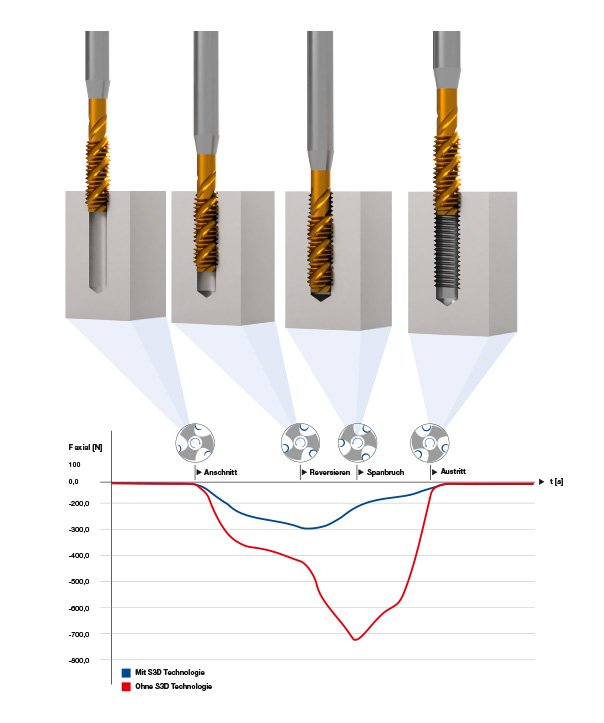

La tecnologia brevettata di smorzamento a molla riduce le sollecitazioni durante la maschiatura e la filettatura
![](/fileadmin/_processed_/7/7/csm_Bilz_S3D_Schnittbild_0aa25a0d75.jpg)
![]() | Direzione della pressione Vapore durante il cancello |
![]() | Senso di rotazione Smorzamento durante la rottura del truciolo |
![]() | Direzione di tiro Compensazione degli errori di sincronizzazione |
Maggiore stabilità di processo - Migliore qualità della filettatura - Maggiore durata di servizio
L'ultima generazione di mandrini sincronizzati S3D è stata adattata alle attuali esigenze del mercato.
La preimpostazione dell'utensile è possibile sia dal lato macchina che dal lato utensile,
Il passaggio del lubrificante è stato ottimizzato e garantisce un trasferimento senza perdite al rubinetto.
al rubinetto è garantita.
La compensazione della lunghezza per la compressione e la tensione (ad es. +/- 0,5 mm), nonché lo smorzamento nel senso di rotazione, compensano la minima sincronizzazione.
compensano i più piccoli errori di sincronizzazione e le deviazioni di posizione. In questo modo si riduce la pressione
sui fianchi del filetto dell'utensile viene ridotta e la coppia di taglio richiesta viene minimizzata.
